Специалисты ООО ПИК Энергокомплект имеют значительный опыт работы в самых разных сферах промышленности и электроэнергетики, где применяются технологии очистки газовых выбросов предприятий.

Нередко мы оказываемся полезными там, где иные поставщики или проектные структуры уже отказались от подготовки непростого технологического решения.

Центробежно-барботажный аппарат

ЦБА – это устройство идеального смешения газа и жидкости.

Принцип работы ЦБА основан на пропускании газа через вращающийся слой жидкости, удерживаемый газовым потоком и центробежными силами в вихревой камере – завихрителе, с образованием пенного слоя при смешивании.

Возможно использование в качестве: скруббера, абсорбера, десорбера, контактного теплообменника, химического реактора в технологических процессах.

ЦБА могут применяться в различных отраслях: добыча и обработка, энергетика, металлургия, химия, нефтехимия, нефтепереработка, сельское хозяйство, производство строительных материалов, машиностроение и др.

cba1

ЦБА с 1 ступенью, камера входа газа сверху (коаксиальный вход)

cba2

ЦБА с 2 ступенями, с раскручивателем в виде «улитки» (тангенциальный вход), мод. 1

cba3

ЦБА с 3 ступенями, с раскручивателем в виде «улитки» (тангенциальный вход), мод. 2

Решения для передачи электроэнергии

Среди линейных решений – мы можем предложить наши компетенции в использовании инновационных компактных проводов нового поколения. Технологии, с применением которых производятся эти провода, позволяют передавать бОльшие токи по линии, а также существенно снизить эксплуатационные расходы на воздушных линиях.

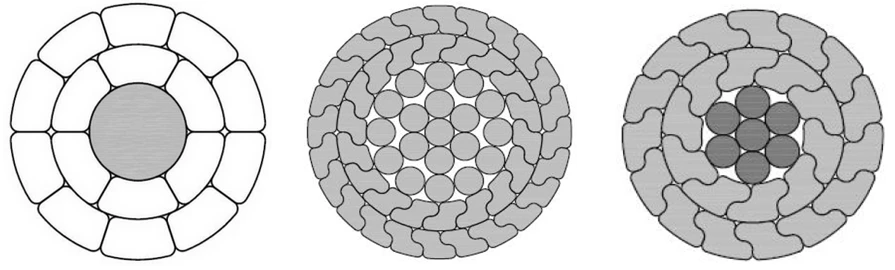

Основой технологии компактного провода можно считать три фактора:

  • форма сечения проволок верхних повивов не круглая, как на традиционно применяемых проводах, а Z, или трапециевидная. За это качество провода и получили свое название: Z-провода;
  • возможность применения сердечника, изготовленного из полимерных материалов – эпоксидной смолы, стекловолокна и углеродных волокон;
  • применение разнонаправленного повива – когда верхние слои проволок накручиваются противоположным направлением нижнему повиву.

Какие преимущества дает совокупность этих технических решений?

  • практически полное отсутствие внутренней коррозии;
  • снижение амплитуды и интенсивности пляски проводов, снижение уровня усталости металла в проводе за счет самогашения колебаний;
  • снижение механических нагрузок от пляски проводов, прикладываемых к опорам, и, как следствие, увеличение жизненного цикла ВЛ;
  • снижение потерь при передаче электроэнергии;
  • снижение уровня шума и, следовательно, улучшение эксплуатационных показателей в населенных районах ;
  • отсутствие дополнительных затрат при монтаже, возможность использования существующей арматуры;

А если вести речь о применении сердечника из композитных материалов, то такие провода:

  • позволяют удвоить номинальный ток и увеличить пропускную способность линии до 2х раз, в том числе варьировать этот параметр диаметром композитного сердечника;
  • позволяют сократить потери линии и связанные с ней выбросы в атмосферу на 20-30%;
  • легче по сравнению с проводами АС аналогичного эффективного сечения на 50-60%;
  • обеспечивают меньшие стрелы провеса, что позволяет увеличивать длины пролетов линии, использовать анкерные опоры меньшей высоты или меньшее количество опор;
  • отсутствие коррозии;
  • позволяют снизить нагрузку на опоры при обледенении и ветровых нагрузках, что повышает надежность и долговечность работы ВЛ;
  • позволяют сэкономить на закупке оборудования для плавки гололеда.

Греющий кабель

Наибольший опыт работы нашим коллективом накоплен в сфере проектирования, поставки и монтажа систем кабельного обогрева. Среди технологий, которые мы используем можно выделить следующие:

  • Саморегулирующийся нагревательный кабель;
  • Резистивный нагревательный кабель.

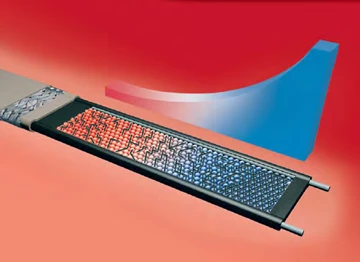

Саморегулирующийся нагревательный кабель

Резистивный нагревательный кабель

Саморегулирующийся нагревательный кабель состоит из 2 токоведущих жил, параллельных друг другу. Между ними полимерная нагревательная матрица, являющаяся полимерным элементом и локально изменяющая свою мощность в зависимости от температуры окружающей среды: мощность, увеличивается при уменьшении температуры и наоборот. Он не перегорает при перехлестах и отрезается строительными длинами от бухт по месту монтажа. Существует различных температурных режимов, отдельные виды разогреваются до 190 градусов и выдерживают температуру пропарки до 250 градусов. Применяются варианты исполнения с оболочкой из фторополимера, стойкого к воздействию большинства агрессивных сред. Имеется ряд ограничений по максимальным длинам секций. Значимым фактором являются стартовые токи, в 2,5 раза превосходящие номинальные.

Резистивный нагревательный кабель состоит из 3 токоведущих жил, параллельных друг другу и состоящих из сплавов меди и нихрома, обладающих фиксированным погонным сопротивлением. Существует широкая номенклатура сопротивлений от 0,8 Ом/км до 8000 Ом/км, позволяющая подобрать необходимое значение для каждого конкретного задания. Подключается на напряжение 380В или 660В. Тип подключения: звезда. Длина одной нитки (одного «плеча» обогрева, с одной точки подключения) до 1,5км. Трехжильное исполнение позволяет минимизировать вероятность локального перехлеста, приводящего к его перегоранию.

Важным фактом является, что сама по себе технология обогрева кабелем часто бывает более экономична и удобнее в эксплуатации, чем, к примеру, теплоспутники.

Сертификаты

Наши преимущества

Нестандартное решение задач
Нестандартные задачи, с одной стороны, усложняют применение тех или иных технологических решений, но, с другой стороны, дают огромный опыт для наших специалистов. И мы остаемся рядом с Заказчиком всегда до тех пор, пока выбранное решение его полностью не удовлетворит.
Подбор лучшей продукции
Мы – российский производитель. Заказчик получит предложение с максимально эффективным экономическим решением с продукцией российских и зарубежных производителей. Довольный бюджетом предложенного решения – один из критериев оценки эффективности нашей работы.
Индивидуальный и ответственный подход
Индивидуальный подход для нас – это не простой звук. Мы стараемся услышать и просчитать все идеи заказчика, прямо указывая на достоинства и недостатки варианта; разбирать все тонкости возникающих задач и адаптировать их решения под конкретные запросы Заказчика. Ваш приоритет в технологии – это наш приоритет в предлагаемом решении.
Привлечение интеллектуальных ресурсов
Мы никогда не стесняемся спросить совета у коллег или партнеров – профессионалов в смежных областях деятельности. Благодаря этому, даже там, где решение затрагивает несвойственные нашему оборудованию области технологии, мы дает ответ максимально оперативно и гибко.

Ответы на часто задаваемые вопросы

От каких вредных примесей может очищать выбросы центробежно-барботажная установка?

Наше оборудование может быть эффективным с большинством наиболее распространенных веществ в выбросах предприятий, которые в принципе могут взаимодействовать с жидкой фазой вещества. SO2, SO3, NO2, соединения хлора, пары соляной и других кислот, и другие. Кроме того, результаты очистки выбросов могут быть достигнуты с применением различных орошающих растворов - выбор осущенствляет технолог предприятия - заказчика.

У вас указана максимальная производительность установки на 50 000м3/ч. Возможно ли очищать бOльшие объемы газовых выбросов?

Возможно. Объемы очищаемых газов можно увеличивать, масштабируя выбранные модели применением нескольких объединенных аппаратов. Например, 100 000 м3/ч можно очистить, объединив одним входным-выходным коллектором 4 аппарата производительностью 25 000 м3, или два аппарата 50 000 м3/ч.

Осуществляете ли Вы поддержку для проектировщиков, участвующих в разработке систем газоочистки промышленных предприятий?

Конечно. Для достижения более глубокой проработки проекта мы готовы на первичной стадии содействовать в разработке функциональных схем ГОУ предприятия, и габаритных чертежей. Кроме того, некоторые компании нашей Группы имеют допуски СРО на проектирование, и способны выдавать рабочую документацию.

Данное оборудование производится в РФ?

Да. Оборудование полностью российского производства и запатентовано российскими предпринимателями. Исключение составляют элементы КИПиА, которые пока еще отсутствуют среди российских изготовителей.

Возможно ли применение центробежно-барботажных установок во взрывоопасных зонах?

Да, при условии указания данных параметров в опросных листах; таким образом электрооборудование будет принято и предложено заказчику во взрывозащищенном исполнении.

Из какого материала изготавливается сердечник для высокотемпературных проводов?

Сердечник изготовлен из углеродных волокон, стекловолокна и особого состава эпоксидной смолы. Поверхность защищена слоем эпоксидной смолы.

Как расшифровывается аббревиатура CFCC Avatok?
  • C- carbon (углеродные)
  • F - fiber (волокна)
  • C - Composite (композитный, комбинированный)
  • C - Core (сердечник)
Какие данные необходимо предоставить для получения тепло-технического расчета?

Самый простой способ определиться с заданием на ТТР - заполнить опросные листы максимально полно. Основными параметрами, конечно, будут являться сведения о перекачиваемой (обогреваемой) среде, температуре поддержания или нагревания среды, и внешних условиях (материал, толщина труб, поверхностей), температура окружающей среды и т.п

Могут ли системы кабельного электрообогрева применяться в жестких условиях эксплуатации (суровые морозы, или агрессивная внешняя среда)?

Могут. Необходимо указать эти сведения (климатическое исполнение/температуры самого низкого уровня/ наличие агрессивных веществ в окружающей среде и т.п.) указать при заполнении опросных листов, и наши специалисты учтут это при ТТР и проектировании.
